SmallRig 4831B – Cáp nguồn DT1-4B - 44222

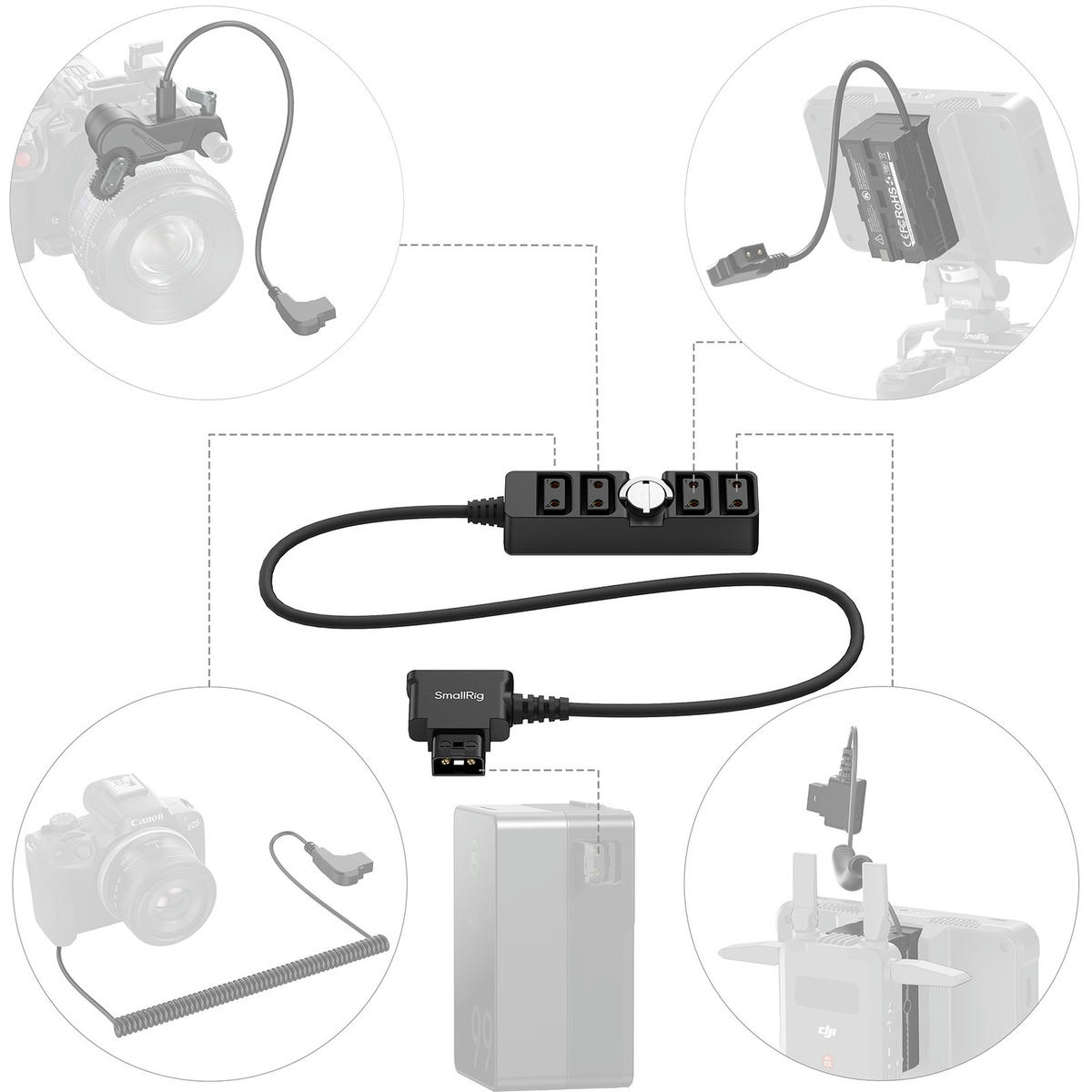

SmallRig DT1-4B 4831B là cáp chia nguồn D-Tap 1 vào 4 ra, cho phép cấp nguồn đồng thời tối đa bốn thiết bị từ một nguồn D-Tap duy nhất. Sản phẩm hỗ trợ theo dõi điện áp theo thời gian thực, cảnh báo đấu ngược cực và nhiều tính năng bảo vệ an toàn.

Thông số kỹ thuật

Thiết bị tương thích

Sản phẩm phù hợp với:

• Pin V-Mount 14.8V có cổng D-Tap.
• Máy ảnh mirrorless hoặc máy quay có thể cấp nguồn qua D-Tap hoặc bộ chuyển đổi phù hợp.
• Màn hình máy quay.
• Bộ truyền video không dây.
• Hệ thống follow focus.
• Các thiết bị quay phim khác sử dụng đầu vào D-Tap và nằm trong giới hạn dòng tối đa của bộ chia.

Điều kiện tương thích quan trọng

• Nguồn đầu vào phải là pin V-Mount 14.8V, điện áp tối đa khoảng 16.8V.
• Tổng dòng tiêu thụ của tất cả thiết bị kết nối không được vượt quá 9.0A.
• Cần kiểm tra chuẩn đầu cắm, cực tính và yêu cầu điện áp của từng thiết bị trước khi kết nối.
• Đây là bộ chia nguồn, không phải bộ chuyển đổi điện áp. Điện áp đầu ra về cơ bản tương ứng với điện áp từ pin V-Mount.

Chú ý khi sử dụng

1. Kiểm tra cực tính trước khi cắm
   Không cắm ngược đầu D-Tap. Đèn đỏ sáng nhưng không hiển thị điện áp cho biết đầu vào đang bị đấu ngược; mạch bảo vệ cực tính ngược đã được kích hoạt.
2. Theo dõi đèn báo và điện áp
   • Đèn xanh sáng liên tục, có hiển thị điện áp: điện áp đầu vào trên 13.0V, pin còn đủ nguồn.
   • Đèn đỏ sáng liên tục hoặc nhấp nháy, có hiển thị điện áp: điện áp đầu vào dưới 13.0V, pin yếu.
   • Đèn đỏ sáng liên tục, không hiển thị điện áp: kết nối D-Tap bị ngược cực.
3. Không vượt quá tải cho phép
   Tổng dòng của bốn thiết bị không được vượt quá 9.0A. Cần tính tổng công suất theo công thức:
   Dưới đây là bảng chia tải an toàn cho 4 thiết bị của bạn dựa trên cổng D-Tap này: Ví dụ

   Thiết bị	Dòng điện tối đa (A)	Công suất tối đa tương ứng (W)	Gợi ý thiết bị thực tế
   Tổng cả 4 thiết bị	9.0A (Max)	151.2W (Max)	Tổng tải hệ thống camera
   Chia đều cho 1 thiết bị	2.25A	37.8W	Đèn LED nhỏ, Monitor, Bộ phát hình…

   P=U×IỞ mức 16.8V và 9.0A, công suất lý thuyết tối đa khoảng:

   16.8×9.0=151.2WTuy nhiên, mức tải thực tế còn phụ thuộc vào khả năng cấp dòng của pin, dây dẫn và thiết bị sử dụng.

4. Không sử dụng với nguồn không phù hợp
   Không kết nối với nguồn có điện áp cao hơn mức 16.8V, nguồn AC hoặc pin không có chuẩn D-Tap phù hợp.
5. Không đấu nối song song tùy tiện
   Không nối các đầu ra với nhau hoặc dùng để sạc pin, trừ khi thiết bị được thiết kế rõ ràng cho mục đích đó.
6. Bảo đảm thông thoáng
   Không che kín bộ chia khi đang sử dụng. Tránh đặt gần nguồn nhiệt, nước, chất lỏng hoặc vật liệu dễ cháy.
7. Kiểm tra thiết bị trước khi cấp nguồn
   Nên tắt các thiết bị trước khi cắm hoặc tháo D-Tap để hạn chế tia lửa điện và dòng khởi động đột ngột.
8. Bảo vệ tích hợp không thay thế thao tác an toàn
   Sản phẩm có bảo vệ quá dòng, quá nhiệt, quá áp, ngắn mạch và ngược cực. Khi mạch bảo vệ ngắt, cần ngắt nguồn và kiểm tra nguyên nhân trước khi sử dụng lại.
9. Cố định dây khi quay

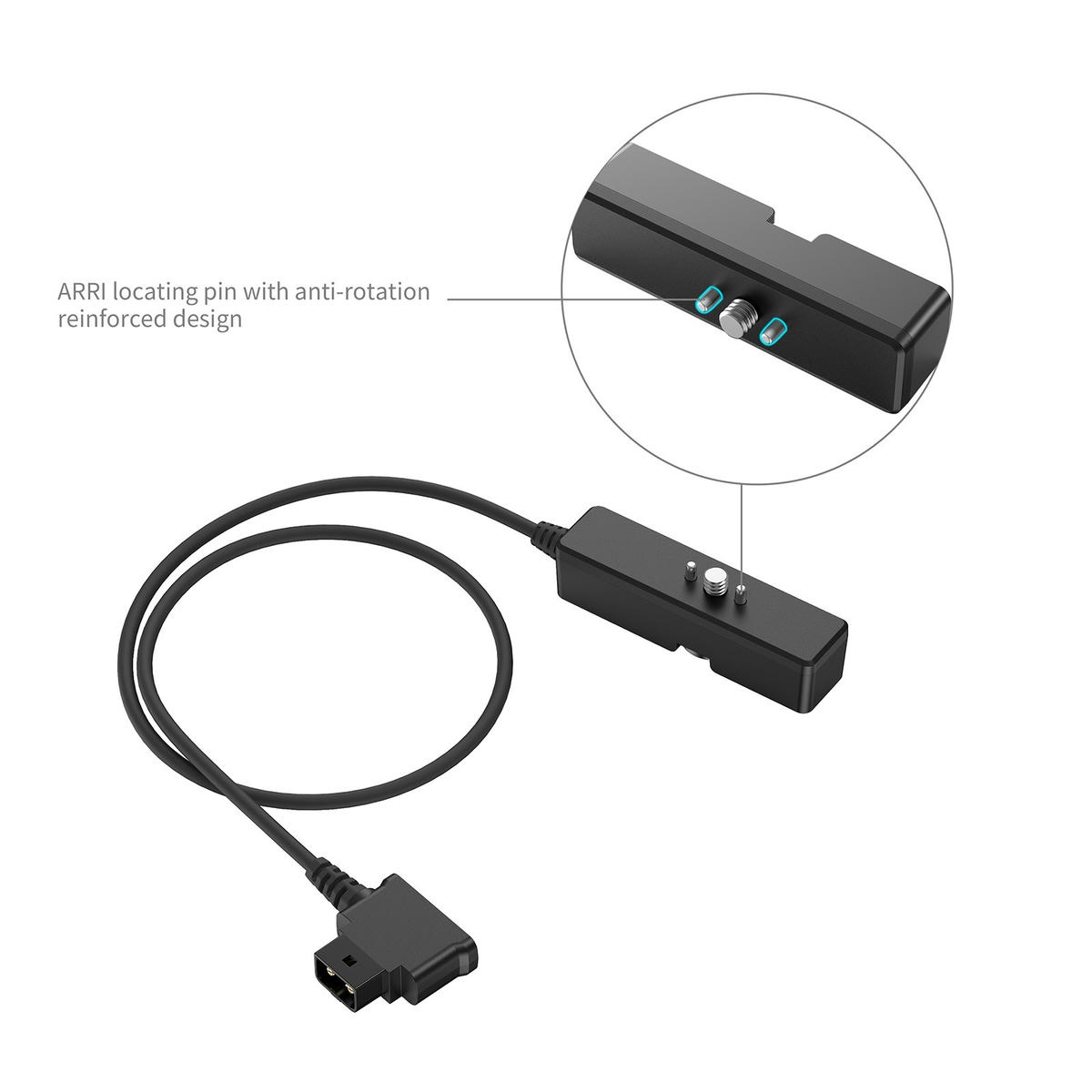

   Dùng vít 1/4″−20 để gắn bộ chia chắc chắn vào cage, đồng thời tránh để dây bị kéo căng hoặc vướng vào thiết bị chuyển động.
